Восстановление подлокотника на Т5

Повідомлення G_Serg »

Когда то была тут тема моя про то как подлокотник сломан и искал новый или БУ. Цена нового под заказ 750-900 грн как то не вечатлила, решил попробовать восстановить. Итак,
Исходный материал:

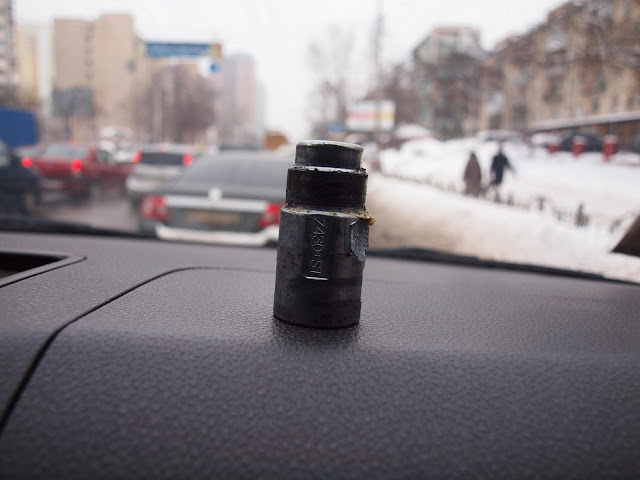

1. Поломанная втулка
Зображення
2. Подранный дерматин.
Зображення

Ремонт заключается в замене дерматина и ремонта самой втулки.
Дерматин - для того чтобы к нему добраться под колесиком которым регулировать высоту подлокотника есть шуруп. Соответственно, колесиком выкручиваем шток пока он не выпадет из подлокотника, потом выпадает и само колесико, шуруп видно, можно крутить и снимать верхнюю часть с дермантином. Дермантин перешивал не сам. Если с дермантином все ок у вас и не нужно его менять, не радуйтесь, шток все равно нужно снимать для того чтобы прокрутить восстановленную втулку. Как восстановить читай дальше.

Сломанная втулка - как я понимаю основная поломка это отлом стопорного усика от самой втулки. Сломанный выглядит так как на первой картинке в этой теме.
Для восстановления, с противоположной стороны от выломанного усика (там больше толщина металла, во всяком случае у меня так было)сверлится отверстие сверлом 6.5, нарезается резьба на под болт на 8.
Зображення

Берем болт на 8, на наждаке обтачиваем шляпку болта до того уровня пока он будет без помех проходить во внутренней полости подлокотника. В моем случае нужно было обтачивать довольно сильно, таким образом ,что диаметр обточенной шляпки получился меньше чем диаметр резьбы. А произошло это из-за того, что не обратил внимание, где именно нужно засверливать отверстие. Когда будете сверлить проверяйте внимательно. Потом резьбу укорачиваем до тех пор пока болт не будет мешать заходить крепежному болту, которым крепится к самому сидению. Берем жидкую сварку, мажем резьбу болта и саму втулку, вкручиваем болт. Все.
Зображення

Оставляем просохнуть на часик-второй.

Что бы я сделал не так, после того как уже проделал ремонт - дырку под резьбу сверлил бы чуть ближе к части втулки что тоньше, буквально на 3-4 мм, в таком случае болт не нужно было бы так обгонять на наждаке.

Инструмент что мне понадобился: наждак, пилочка по металлу, мечек на 8, шуруповерт или дрель, сверло на 6,5, болт на 8, жидкая сварка, солидол, пласкогубцы. Пива не понадобилось

ПС - спасибо Бозе за то что показал как выкручивается шток.
ПС2 - сегодня проехал 250км с подлокотником - гораздо удобнее с ним чем без него.

Если что не ясно, спрашивайте.
Аватар користувача
bodya
Местный
Местный
Повідомлень: 1225
З нами з: 07 вересня 2007, 21:26
Модель авто, тип двигателя, пробег: Т-5 AXЕ 4X4 2006р.в Highline
Реальное имя: Богдан
Звідки: Хуст Закарпатье
Подякували: 12 разів

Re: Восстановление подлокотника на Т5

Повідомлення bodya »

G_Serg
Молоток :cool_cool: :good:
Переоборудование течиков,б/у запчасти,
пригон авто на заказ,помощь покупки авто на Еврорынках
Был Т-4 2.5 AXG 2003р.в Highline ,Т-5 AXD 4X4 2006р.в Highline,Т-5 BPC 2005р.в Highline
тел. 0978623868
Аватар користувача
Генрих
Диспетчер региона
Диспетчер региона
Повідомлень: 5609
З нами з: 31 липня 2010, 23:14
Модель авто, тип двигателя, пробег: BMW X5 Messerschmitt Me.262 «Schwalbe»
Звідки: Черноморск (Одесса)
Дякував (ла): 11 разів
Подякували: 24 рази

Re: Восстановление подлокотника на Т5

Повідомлення Генрих »

у кавота есть паломаный...падарите...я и себе так сделаю :oops:
"Разарвіте мнє тельняшку, я без моря не могу".
Аватар користувача
yur
VW знаток
VW знаток
Повідомлень: 1973
З нами з: 26 квітня 2009, 09:13
Модель авто, тип двигателя, пробег: ПартнерТипи, 1,6
Реальное имя: Юрий
Звідки: Умань-Киев
Дякував (ла): 1 раз
Подякували: 1 раз

Re: Восстановление подлокотника на Т5

Повідомлення yur »

G_Serg
спасибо за информацию :beer:
Мне Андрей подогнал подлокотник, только без начинки. Счас буду мудрить.
нупачиму луди ни литают каг птици ?...
Миша
Бусовод со стажем
Бусовод со стажем
Повідомлень: 533
З нами з: 03 серпня 2009, 19:58
Модель авто, тип двигателя, пробег: VW T-5, AXЕ 2006
Реальное имя: Михаил
Звідки: Закарпатье-Киев
Дякував (ла): 1 раз
Подякували: 1 раз

Re: Восстановление подлокотника на Т5

Повідомлення Миша »

G_Serg
Спасибо за полезную информацию, я думаю многим будет полезным :cool_cool:
VW T-5, AXЕ 2006
Аватар користувача
evrobus
VW маньяк
VW маньяк
Повідомлень: 17680
З нами з: 12 квітня 2009, 17:34
Модель авто, тип двигателя, пробег: t4 2.5tdi Eurovan
Реальное имя: ПЕТРОВИЧ
Звідки: Киев,пригород.
Дякував (ла): 747 разів
Подякували: 755 разів

Re: Восстановление подлокотника на Т5

Повідомлення evrobus »

МалаЦЦа!
Ремонт Т4,Т5,Лт,Крафтер,Кади и др. vw
зч новые, б/у .
тф +380678726119+380955005427 Где? Тут-
Спойлер
г.Вишневый ул.Киевская 10.Поворот с окружной в ЗАЗ.Девять сфетофоров от окружной.Проще забить в гугл картах Петрович
G_Serg
VW маньяк
VW маньяк
Повідомлень: 3699
З нами з: 19 січня 2010, 15:42
Звідки: Киев
Дякував (ла): 41 раз
Подякували: 142 рази

Re: Восстановление подлокотника на Т5

Повідомлення G_Serg »

Молоток

Мы и не такое магем!
Мне Андрей подогнал подлокотник, только без начинки. Счас буду мудрить.

Ну как у нас полагается нада выставится Андрею за подогнанный а потом можна и помудрить :)

А мудрить там особо нечего. Точить шток и втулку, в выточеную втулку вкручивать болт по моему методу что описал выше вот и вся мудреж.
Если нужны точные размеры штока и втулки то за пивас( :-) ) могу снять свои и померять или приезжай и сам сделаешь замеры, в КВ то часто бываешь... Я на родине тоже в принципе, можно и там договорится.
Вот главная задача - если у тебя его не было с завода, то как решить с креплением в самом сидении - другой вопрос, тут не подскажу.

думаю многим будет полезным

+1, можно и в википедию местную засунуть
Аватар користувача
Eugene
VW знаток
VW знаток
Повідомлень: 1991
З нами з: 31 березня 2010, 20:50
Модель авто, тип двигателя, пробег: T4 AJT 2.5 65 KWt long с кондиком 314000км
Реальное имя: Евгений
Звідки: Kherson
Дякував (ла): 7 разів
Подякували: 9 разів

Re: Восстановление подлокотника на Т5

Повідомлення Eugene »

G_Serg,
молодец, есть руки - есть и подлокотник :cool_cool:
T4 AJT 2.5 65 KWt long с кондиком 314000 050 пять85 7 58девять
без Т4 как без рук и ног

Зображення
Зображення
Аватар користувача
yur
VW знаток
VW знаток
Повідомлень: 1973
З нами з: 26 квітня 2009, 09:13
Модель авто, тип двигателя, пробег: ПартнерТипи, 1,6
Реальное имя: Юрий
Звідки: Умань-Киев
Дякував (ла): 1 раз
Подякували: 1 раз

Re: Восстановление подлокотника на Т5

Повідомлення yur »

G_Serg
мудрить не выйдет, могу передарить по эстафете - подлокотник левый, так как не было начинки и крышки то я надеялся что он правый :pardon:
нупачиму луди ни литают каг птици ?...
Bozya
VW маньяк
VW маньяк
Повідомлень: 9070
З нами з: 24 вересня 2007, 21:33
Звідки: не местный я
Дякував (ла): 2 рази
Подякували: 26 разів

Re: Восстановление подлокотника на Т5

Повідомлення Bozya »

yur тады я буду первым в очереди, а то как в Питер здили мне Санька левый свернул к беней маме %)
Аватар користувача
yur
VW знаток
VW знаток
Повідомлень: 1973
З нами з: 26 квітня 2009, 09:13
Модель авто, тип двигателя, пробег: ПартнерТипи, 1,6
Реальное имя: Юрий
Звідки: Умань-Киев
Дякував (ла): 1 раз
Подякували: 1 раз

Re: Восстановление подлокотника на Т5

Повідомлення yur »

Bozya
передам через Петровича :beer:
нупачиму луди ни литают каг птици ?...
G_Serg
VW маньяк
VW маньяк
Повідомлень: 3699
З нами з: 19 січня 2010, 15:42
Звідки: Киев
Дякував (ла): 41 раз
Подякували: 142 рази

Re: Восстановление подлокотника на Т5

Повідомлення G_Serg »

Думаю Бозе его таки нужно передарить, он уже давно ищет, еще я ему свой уже давно пообещал если не починю.
Починил :pardon:
Bozya
VW маньяк
VW маньяк
Повідомлень: 9070
З нами з: 24 вересня 2007, 21:33
Звідки: не местный я
Дякував (ла): 2 рази
Подякували: 26 разів

Повідомлення Bozya »

у меня ещё и правого одного савсЭм нима, видать пАгиб ишо у предыдущего хозяина...
Аватар користувача
garincha123
VW маньяк
VW маньяк
Повідомлень: 4504
З нами з: 07 квітня 2012, 16:15
Модель авто, тип двигателя, пробег: Т5, 1,9 TDI
Реальное имя: Василь
Звідки: ЗСУ
Дякував (ла): 274 рази
Подякували: 297 разів
Контактна інформація:

Re: Восстановление подлокотника на Т5

Повідомлення garincha123 »

подыму темку) а как шток выкрутить если на звездочке граней не осталось. в передний который руцямы крутить не осилияю уже.
да кстати, а как разобрать для замены дерманина? а то крутил крутил, только силой получается. обратно силой соберется???

спасибо!
https://avtopro.ua/ - автозапчастини без посередників
G_Serg
VW маньяк
VW маньяк
Повідомлень: 3699
З нами з: 19 січня 2010, 15:42
Звідки: Киев
Дякував (ла): 41 раз
Подякували: 142 рази

Re: Восстановление подлокотника на Т5

Повідомлення G_Serg »

Чтобы снять дермантин только выкручивать шток, а под штоком шуруп. Как выкручивать шток писал сначала. Если не получается как сначала включай голову и думай. Нам потом раскажешь.
Ezhyk T5
Пилот
Пилот
Повідомлень: 154
З нами з: 18 квітня 2013, 18:36
Звідки: Ukraine

Re: Восстановление подлокотника на Т5

Повідомлення Ezhyk T5 »

полезная тема,себе так же сделал,все гуд)))) :cool_cool: :ta-ne-c:
Аватар користувача
Jony 522
Пилот
Пилот
Повідомлень: 219
З нами з: 05 квітня 2010, 21:12
Модель авто, тип двигателя, пробег: Т5; ТДИ;1,9 АХB ;367 тищ. 200 из них чистого своего
Реальное имя: Евгений
Звідки: Южный Одесская обл.
Дякував (ла): 1 раз
Подякували: 6 разів

Re: Восстановление подлокотника на Т5

Повідомлення Jony 522 »

Пришлось тоже восстанавливать...наваривал вместо болта кусок метала, а потом обтачивал напильником, и тожк не угадал с размером психанул и на всякий случай поставил с пассажирской стороны подлокотник.
телефон 095 289 19 76
Аватар користувача
sheriffman
VW маньяк
VW маньяк
Повідомлень: 8957
З нами з: 03 березня 2013, 00:56
Модель авто, тип двигателя, пробег: Т5, 2008, 1,9 АХС, 404 т.
Т5, 2006, 2,5 BNZ, 280 т.
Реальное имя: Олександр
Звідки: Донецька область, м. Мирноград (Димитров)
Дякував (ла): 833 рази
Подякували: 432 рази

Re: Восстановление подлокотника на Т5

Повідомлення sheriffman »

Я думаю, что они специально такие хрупкие, что бы при ДТП не травмировали, а ломались.
Я на старом своём бусе переломал все. :)
ЗображенняЗображення
Аватар користувача
DVM
Бусовод со стажем
Бусовод со стажем
Повідомлень: 581
З нами з: 24 січня 2012, 13:33
Модель авто, тип двигателя, пробег: Т5, 1.9ТDІ, BRS
Реальное имя: Валерій
Звідки: Київ
Дякував (ла): 96 разів
Подякували: 18 разів

Re: Восстановление подлокотника на Т5

Повідомлення DVM »

Купил себе подлокотники, но без болтов, которыми крепятся к сидухе. Как они хоть выглядят и чего делать? А в сидухе отверстия для болтов есть или нужно колхозить?
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
(067)555один9семь8
Зображення
Аватар користувача
garincha123
VW маньяк
VW маньяк
Повідомлень: 4504
З нами з: 07 квітня 2012, 16:15
Модель авто, тип двигателя, пробег: Т5, 1,9 TDI
Реальное имя: Василь
Звідки: ЗСУ
Дякував (ла): 274 рази
Подякували: 297 разів
Контактна інформація:

Re: Восстановление подлокотника на Т5

Повідомлення garincha123 »

http://vwbus-club.org.ua/forum/viewtopi ... ка#p152911

где то еще один кулибин вытачивал эти штуки и продавал. не могу найти тему. мабуть удалилась
